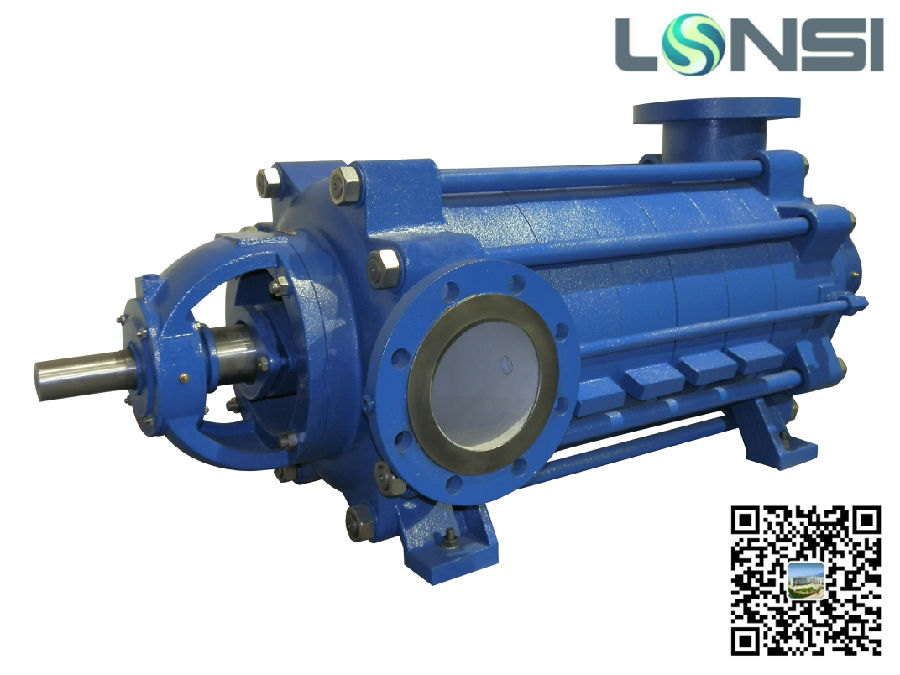

多級泵共5級,分別為1級首級和4級次級,其組成部分包括:定子、轉子、平衡機構、軸端密封機構、滑銷、軸承及滑銷系統組成.下面龍巖市九龍水泵制造有限公司來詳細的分析一下這些組成部分，希望對大家能夠有所幫助.

1 定子部分

主要由軸承、首蓋、進水段、導葉、出水段、尾蓋等零件用拉緊螺栓連接而成,進水段的吸入口,出水段的吐出口均垂直向上,泵的進水段、中段、出水段的靜止密封面是靠金屬面加"o"形密封圈進行密封,在拆裝給水泵時,對其密封面必須仔細保護,導葉蓋板與中段結合面的密封借助反導葉處三個紫銅釘在把緊拉緊螺栓時壓縮0.6~0.8毫米來保證.

2 轉子部分

轉子的結構對泵的整體結構,運行穩定性及產品性能都有密切聯系,而主要的又表現為葉輪裝配于軸上的方式. 給水泵葉輪滑配合于軸上,一個用來承受推向力的平衡盤和考慮熱膨脹的齒形墊及壓緊環,軸端套、橡膠密封環、擋套、軸套、鎖緊螺母等件組成.

3 平衡機構

多級泵采用平衡盤轉向力,并使轉子在軸向定位.這種平衡機構工作的穩定性與產品運行的可靠性及其壽命有著極為密切的關系.平衡機構由平衡盤、平衡套、擋套柄等組成,能100%平衡軸向力,靈敏度高,工況變化時自動調整能力好.在啟動、停車及負荷變化時會造成平衡盤及平衡套的磨損,故應盡量減少啟動次數及增加平衡盤、平衡套端面硬度.為了防止平衡機構研磨,增加了止推軸承.

4 軸端密封

軸端密封已成為給水泵長期連續運行的威脅,為了克服這一薄弱環節,采用填料密封時,必須考慮填料函的良好冷卻.從首蓋及尾蓋下方引進冷卻水,從上方引出,首蓋、尾蓋襯套帶散熱片,冷卻水為常溫的工業水或自來水壓力為0.1MPa 以上,水溫不超過33℃,進出水溫差不超過10℃.

5 軸承部分

軸承是直接關系到泵安全運行的關鍵部件之一,因此,其結構形式必須穩妥可靠.水泵轉子依靠位于軸承體內的兩個滑動軸承來支撐,軸承采用稀油潤滑.當運行一段時間軸瓦下沉?xí)r,可用軸承體下部的調節螺釘進行調整,使轉子始終位于中心位置,每調整一次調節螺釘,在軸承體與首蓋、尾蓋的連接處應重新制出定位銷孔定位.

6 滑銷系統

多級泵各段外殼的支腳支撐在臺板面上,入口和出口段支腳與臺板之間由四只螺栓固定,以保證各段水平面上受熱膨脹時能保持同心度,給多級泵死點位于水泵入口側,多級泵臺板與入口段在底腳處設有橫銷,下部有縱銷,以保證多級泵沿縱向向出口側自由膨脹,出口段下部的縱銷,保證沿縱中心線的膨脹.
